自動焊錫機的核心部分是焊接系統。焊錫系統主要構成為自動送錫機構和溫控、發熱體、烙鐵頭。自動焊錫機是一種自動化的焊錫焊接設備，其主要是通過運用機械手運動功能來完成焊錫作業的。自動送錫系統：只需輕踩腳踏開關，錫線將自動的、定速、定量的伸到烙鐵頭溫度。采用手動數字式溫度設定一目了然，自動恒溫控制方式。
1、簡單的編程方式，可以直接輸入焊點坐標，可示教再現焊點坐標位置，簡單操作示教盒，即可引導運動末端到達焊點位置；2、多軸聯動機械手，全部采用精密步進馬達驅動及先進運動控制算法，有效提升運動末端（烙鐵頭）的定位精度和重復精度；3、靈活多樣的焊錫方式，同時支持點焊和拖焊，全部工藝參數可由用戶自行設置，以適應各種高難度作業和微焊錫工藝；4、單雙Y軸可選擇，單雙焊錫頭可選擇，生產效率更高，速度更快，前工序放產品，后工序取產品，真正做到無人看管操作；5、使用進口WELLER溫度控制,能夠在較低溫下焊接,讓您的產品不會因為溫度太高而損壞；6、穩定的WELLER系統能夠讓烙鐵頭所設定的溫度保持穩定,不會因為熱量被零件或是PC板吸走而需要等待烙鐵頭回溫,在自動化作業時才不會因為這種現象造成焊接質量不良；7、快速加溫迅速降溫，室溫至所設定的溫度300℃只需10秒，0.1秒內即可回溫(溫差10度內),溫度誤差為±1℃；8、 高強度烙鐵頭多層鍍層耐高溫氧化；9、自動焊錫機廠家中有數百種以上的烙鐵頭形式,可針對客戶的需求設計各種不同的烙鐵頭；10、±0.02㎜的精度,在生產的過程中確保焊接位置的準確性。

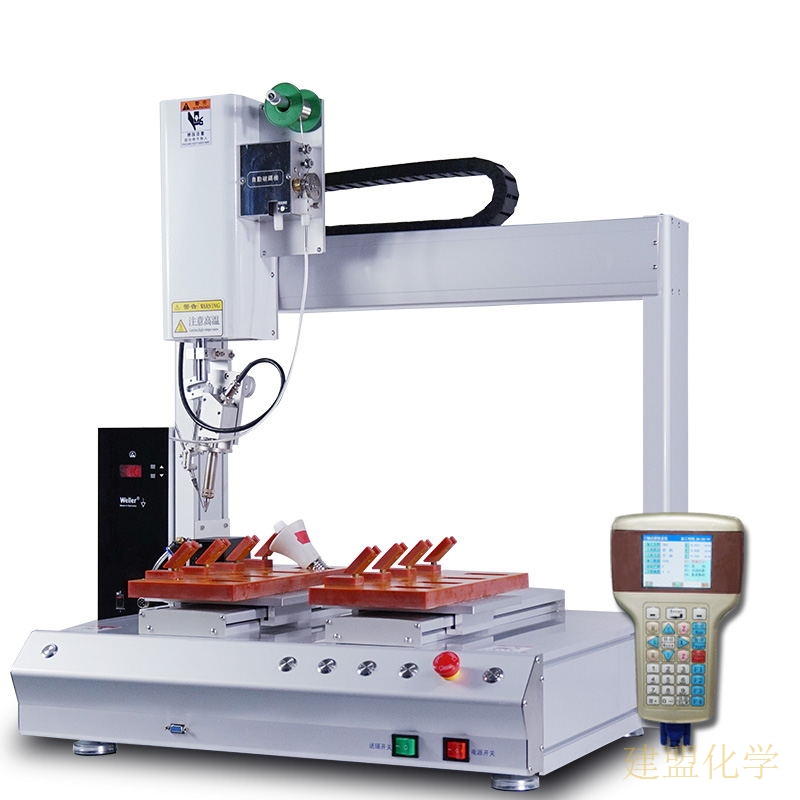

| 設備型號名稱 | SETO-HX5331R五軸旋轉自動焊錫機 |
| 溫控系統 | WELLER |
| 發熱芯 | WELLER |
| 調溫范圍 | 0-500℃ |
| 溫度誤差 | ±2℃ |
| 行程范圍X/Y/Z/R(mm) | 500/300/300/100/360度 |
| 最大負載 | 15kg |
| 移動速度 (mm/sec) | 0--500 |
| 分解能力 | 0.01 mm/Axis |
| 重復精度 | ± 0.02 mm/ Axis |
| 程序記錄模式 | 100組 |
| 顯示方式 | LCD 教導盒 |
| 馬達系統 | 日本微步進級精密馬達 |
| 導軌 | 臺灣上銀 |
| 皮帶 | 意大利意拉泰同步帶 |
| 光電 | 德國歐姆龍 |
| 運動補間功能 | 3 axis |
| 輸入電源 | 全電壓AC110V ~ 220V |
| 外部控制接口 | RS232 |
| 外形尺寸 | 530*580*650 |
| 本體重量(kg) | 69 KG |
